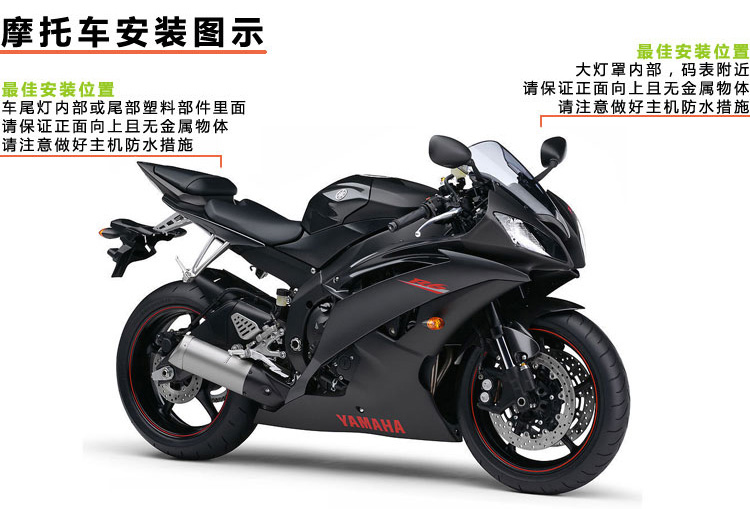

四、安装和接线的注意事宜
隐藏安装，注意防水。
使用扎带或双面胶固定终端，防止摇晃。
远离电磁信号干扰。
安装时应确保正面（无标签贴纸面）朝向天空，且上方无金属物遮挡和屏蔽。

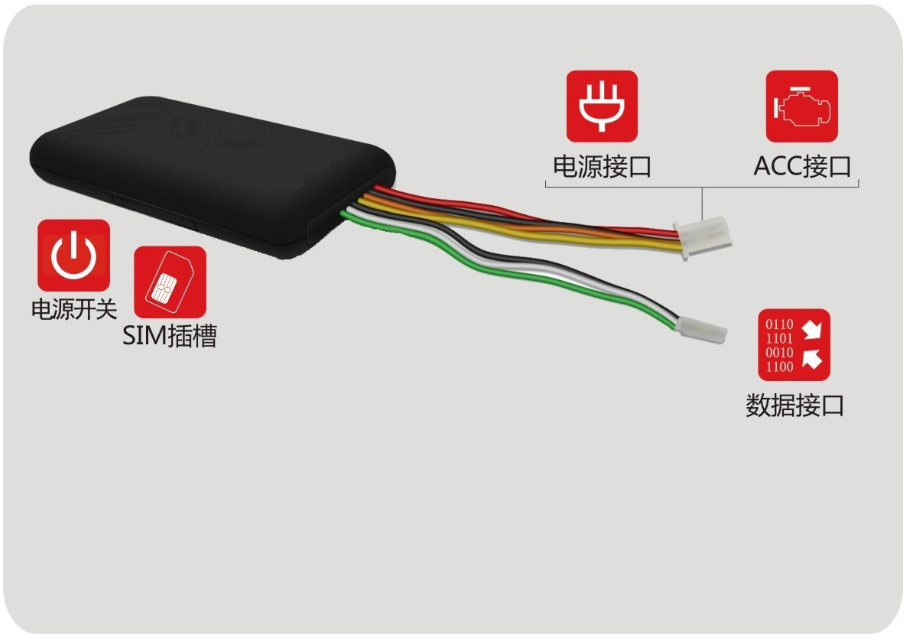

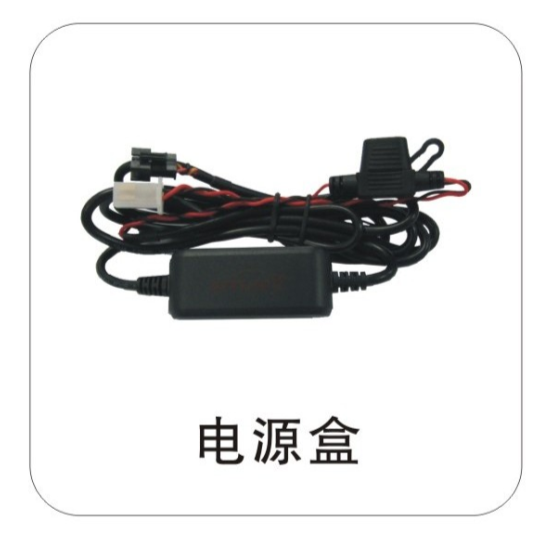

电源和ACC接线，本设备标准供电为30－80V DC ，请选用原厂提供的电源盒，红色为正极，黑色为负极。安装时电源负极请选择单独接地或搭铁，勿与其他地线共 用。终端的橙色引线接车辆的ACC开关 线，用于判定车辆点火或熄火的状态。同 时还是判定车辆进入设防防盗状态后震动报警的依据，如果不需要震动报警，可将 此线与电源正极并接。
扩展接口，终端引线中的3Pin 线为终端软件下载、升级和预留扩展功能的接口，不为客户开放使用。
五、终端的操作与使用
5.1 开机/关机
开机：在终端插入有效SIM 卡，接好所有配线后，把终端上的电源开关拨向SIM 卡方向，指示灯点亮后查看闪烁是否正常。
关机：把终端的电源开天拨向SIM 卡的反方向，各指示灯灭即关机。
注意：终端只要插入有效的并已开通GPRS 功能的SIM 卡，开机后即可正常工作，终端会定时向后台服务器上传定位数据。
5.2 查看位置
以下查询可用任意手机编写查询短信发送至终端设备上的SIM 卡，终端将回复一条相应的位置信息。
5.2.1 短信查询中文地址
指令格式：123
有定位信息时回复范例：
位置：广东省.深圳市.南山区高新中四道.科技中二路.离兴业银行ATM约18米.离中钢约27米。
没有定位信息时回复：
未查到数据，请重试。
备注：短信查询中文地址功能需平台支持 。
5.2.2 短信查询经纬度位置
指令格式：WHERE#
回复范例：
Lat:N22.544908,Lon:E113.935003,Course:175.49,Speed:0.6037Km/h,DateTime:12-12-05 15:38:02
5.2.3 短信查询位置网络链接
指令格式：URL#
回复范例：
<DateTime:12-12-05 15:49:07> http://maps.google.com/maps?q=N22.544397,E113.935022
如果您的手机可以上网，您可打开短信中的位置网络链接，通过相关网络的地图来查看终端的位置。您也可以将短信中的链接输入到电脑的浏览器中查看终端所在的位置。
5.2.4平台查询
用户可登录经销商提供的全球定位服务平台来查看车辆的位置。
六、参数设置
以下各功能参数设置指令格式中的字母不分大小写，所有发送的指令均有回复，参数指令设置成功则回复“OK”,否则需要重新设置。
发送的查询指令，终端会回复相应的内容。
终端默认接受任意号码手机发送的短信设置指令。
6.1 增加SOS特定号码
指令格式：SOS,A,号码1,号码2,号码3#
其中A表示增加特定号码操作，若只设置一个SOS号码，可将指定号码设为对应的SOS号码，对应号码为空则不添加。
设置成功回复：OK
6.2 删除SOS特定号码
指令格式：SOS,D, 1, 2, 3#
其中D表示删除SOS号码操作，1-3为原来设置的特定号码序号。可随意删除一个或多个号码，如果记不清序号，可直接编写为电话号码。
例如：SOS，D，3# 表示删除第3个号码。
SOS,D,13912345678# 表示删除原来设置的特定号码13912345678。
6.3 查询已设置的参数
指令格式：PARAM#
回复范例：IMEI:868120103842529;GPRS Interval:20;TIMESET:5;SOS:13645811184,13902949654,;Sensor:5;Sensor time Interval:10,180;Sensor alarm time Interval:3;TimeZone:E,8,0;SVL:M;Moving:ON;R:300;MCSALM:ON;HBT:3;
其中：
IMEI:868120103842529 ――是终端的IMEI号。
GPRS Interval:20 ――是GPRS数据上传时间间隔，设置范围：10－18000秒，默认20秒。
TIMESET:5 ――ACC OFF情况下触发GPS工作的时间，设置范围：1－999分钟，默认：5分钟
SOS:13645811184,13902949654, ――SOS特定号码，最多可设3个，用于接警和监听。
Sensor:5 ――震动警告延时时间
Sensor time Interval:10,180 ――震动检测时间和震动报警延时，默认：10秒和180秒，设置范围：1－300秒。
Sensor alarm time Interval:3 ――进入设防时间，设置范围：1－60分钟，默认：3分钟。
TimeZone:E,8,0 ――时区设置，默认：东八区。
SVL:M ――震动感应灵敏度，默认为M。
Moving:ON;R:300 ――位移报警半径设置。
MCSALM:ON；HBT:3――心跳包时间，这些参数不对用户提供修改。
6.4 设置GPRS数据上传时间间隔
释义：终端正常工作后，每隔一段时间向后台服务器上传一条定位数据。默认为20秒。
指令格式：TIMER,20#
其中 20 表示数据上传的时间间隔为20秒，设置范围为10－18000秒。
6.5 设置ACC OFF时终端工作时间
释义：在ACC OFF 情况下触发终端工作的时间
指令格式：TIMESET,5#
其中 5 表示在ACC OFF 情况下触发终端工作的时间，设置范围：1－999分钟。
6.6 设置震动检测和震动报警时间
释义：当车辆在ACC OFF 时，如果终端在设置的时间内连续发生多次震动并且在相应的时间内未开启ACC，终端立即启动震动报警。
指令格式：SENSOR,10,180#
其中 10 和180 为震动检测时间和报警延时时间，单位秒，设置范围：1－300秒。
报警时会向服务平台发出报警信息，再给设定的SOS特定号码各发一条震动短信，短信范例：
震动报警！广东省.深圳市.南山区高新中四道.离中钢科技园约12米.离中钢大厦停车场约27米.11:09
若终端因某些原因无法获取中文地址，则终端会向已设置的SOS号支发送一条位置网络链接短信：
震动报警!日期时间:12-12-06 13:48:44, http://maps.google.com/maps?q=N22.544512,E113.935088
备注：此功能需预先设置好SOS特定号码 。
6.7 设置进入设防时间
释义：当车辆ACC OFF 后，终端在设置的时间后进入设防状态
指令格式：DEFENSE,5#
其中 5 表示ACC OFF 5分钟后，终端进入设防状态。设置范围1－60分钟。
6.8 设置位移报警半径
释义：当车辆熄火停车后，如果被非法拖车，拖车距离超过停车位置与设置的距离 时，终端将发出位移报警短信和电话。
报警时循环拨打SOS特定号码，在无人接听时，最多只循环三次。
指令格式：MOVING,ON,300#
其中ON 表示开启本功能，300表示位移超过原停车点半径300米启动报警，半径设置范围：300－1000米。
位移报警回复范例：
车辆被移动，请关注！广东省.深圳市.南山区深南大道.离工行ATM约51米.离工行高新园中区支行约51米.18:15
备注：1、如果因环境问题造成GPS信号不好，容易有漂移现象产生误报警，可通过加大半径设置来规避。
2、如果不需要位移报警，请发送MOVING,OFF# 来关闭该功能。
3、 此功能需预先设置好SOS特定号码 。
6.9 恢复出厂设置
释义：当终端的设置参数因设置不正确而导致终端工作正常时，可发送短信指令让终端参数恢复为出厂时的默认设置值。
指令格式：FACTORT#
6.10 重启终端
释义：当终端工作出现异常时，可通过短信让终端执行远程重启，促使终端重新恢复正常工作。
指令格式：RESET#
6.11 主电源掉电报警
当终端电源被切断后，会触发断电报警，终端将向服务平台发出信息，并向所设定的SOS特定号码各发一条断报警短信，再循环拨打SOS特定号码，在无人接听的状况下，最多只循环拨打三次。
断电报警短信范例：
断电报警！广东省.深圳市.南山区高新中四道.科技中二路.离兴业银行ATM约14米.离中钢约28米.14:40
备注：此功能需预先设置好SOS特定号码 。
6.12 电池低电报警
如果外电源断开由终端内部的电池单独供电，当内部电池电量偏低时，终端将会发出低电报警短信，同时上传到后台。
低电报警短信范例：
注意！终端电池电量低，请及时充电！
备注：此功能需预先设置好SOS特定号码 。
七、故障排除
▲ 终端首次安装后一直无法连接至后台服务器，后台显示未上线，检查方法如下：
主电源接线是否正确，注意不要接到内部控制线上；
SIM 卡是否正确安装，请参考安装说明；
电源开关（在SIM 卡座左边）是否拔至“ON”位置；
ACC 线是否接好，车钥匙是否已转到ACC 或 ON 位置；

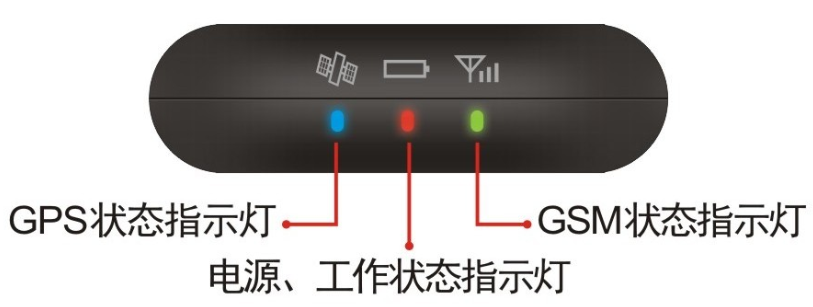

检查LED 指示灯状态，正常时红色电源状态指示灯常亮或闪亮，绿色GSM 状态指示灯常亮，蓝色GPS 状态指示灯常亮；
检查GPS是否已定位，若未定位，请到室外空旷的地方进行首次定位。
▲ 终端在后台显示离线状态，检查步骤如下：
观察设备上的3个指示灯是否正常；
拨打终端内的SIM 卡，看是否能听到电话接通的声音；
观察掉线区域，是个别还是全部掉线，判断是否为运营商网络问题；
SIM 卡是否欠费；
GPRS 业务是否被取消；
查询参数设置，查看终端的IMEI号、GPRS 传输时间间隔是否正确。
▲ 若终端GPRS 功能已被激活，但又长时间不定位，请检查终端的安装位置是否符合要求：
终端安装时，应使GPS 天线面朝向天空；
终端安装的位置上方必须是没有金属遮挡的地方；
终端安装的附近不能有太强的电磁干扰。
▲ 当GPS 信号接收环境较差时；
请先到天空较开阔的地方来定位，一般首次定位需要1－3分钟。
▲ 当GSM 信号接收异常时；
请检查终端的SIM 卡是否正确安装，或所处地是否没有GSM 信号，请到有GSM 信号覆盖的地方使用。
▲ SOS 特定号码收到断电报警短信时；
确定是否为非法剪线，否则请检查电源线上的保险丝是否熔断，若熔断请联系经销商更换相同规格的保险丝，并检查和排除终端和车辆的故障后方可重新上电工作。
