环卫车GPS监控管理系统方案

1、前言

1.1 建设背景

        一个城市的发展更加离不开城市的美化，环境卫生是关键，创卫生城市，创文明城市，创环保城市等，其中创建卫生城市便是城市发展的首先走的第一步的。然而传统的管理模式：发现垃圾清扫、粪便抽运问题，需要逐级上报，由环卫服务中心统一分配任务和人员，然后再调拨车辆等，不仅耽误时间，也降低了工作效率。有时因为不能及时掌握就近车辆的位置，很容易造成同一地区重复派遣车辆的现象，浪费了人力物力。

        安装GPS卫星定位系统可以实时监控车辆速度，超速报警，规定线路行驶。越界报警。在规定线路、规定速度作业。提高企业管理和信息化水平，环卫状况的实时图像监控，环卫业务流程管理及企业办公自动化管理等，从而提高企业现代化管理水平，降低企业运行成本，为企业创造更大的效益。

1.2 环卫车辆对监控调度系统需求的特点

实时定位、跟踪：了解车辆分布情况
实时监控：实时掌握车辆作业情况，防止车辆违章作业
灵活调度：达到垃圾日产日清无死角
路线规划，统一调度：现代化管理水平，降低企业运行成本
远遥控断油断电：防止车辆被盗
行车记录，轨迹回放：为以后分析路线，作业管理提供依据

1.3 建设目标

l 管理高效：提高数字化管理水平，合理调度车辆，提高企业管理效率,防止公车私用
l 节约开支：实现管理成本和运营成本量化，大大节省运营成本，随意违规驾驶车辆的行为将大大减少。
l 安全保障：加强管理，减少违规驾驶，有效保障司机的人身安全，避免车辆和货物的不必要损失。
l 提升形象：使用高科技管理技术武装企业，提升单位品牌的公共形象。

2、总体设计介绍

2.1 系统结构

警车GPS监控管理系统主要由服务器软件平台部分、客户端监控管理部分和车载终端三部分组成。

服务器软件平台部分主要由通信服务器、数据库服务器、中心数据库、GPRS收发服务器等软件组成，主要完成对车辆GPS车载终端定位信息和报警信息的采集、处理、存储和转发，对客户端软件的指令响应与处理。以及实现平台数据的管理，包括用户管理、车辆编组管理、车辆管理和日志统计等功能。

这部分不需要客户建设，三连星实业有限公司提供稳定的GPS车辆监控管理服务器软件平台，供警车车载终端的接入。

客户端监控管理部分主要有监控客户端软件构成。安装在监控中心的监控电脑上实现车辆远程监控和管理。监控客户端软件完成对车辆的实时监控与各类历史数据查询以及设置、接收和处理车辆报警等功能。

车辆车载终端部分主要是安装在车辆上的GPS主机及其它一些附属设备。主要完成发送车辆位置信息、报警数据的采集与转发，响应远程客户端的各种指令以实现对车辆的管理和控制。

2.2  网络拓扑结构

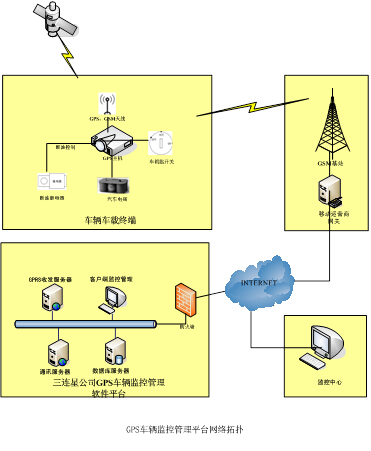

车辆车载终端通过主机内的GPS芯片接收天空的GPS全球卫星群的信号，通过计算之后得到位置、时间等信息。通过主机内置的手机SIM卡模块，利用移动通信技术，通过GSM移动网络把信息传输到移动的网络中心机房，再利用移动网络中心的Internet出口，通过Internet把信息传输到车辆监控管理中心。

车辆监控管理中心与客户端之间通过Internet进行通讯。

图表2‑1系统网络结构图

3. 系统主要功能

GPS车辆监控管理系统的主要功能如下：

3.1  客户端登陆监控管理功能

用户可以通过C/S客户端登陆三连星GPS车辆监控管理系统对车辆进行监控管理。

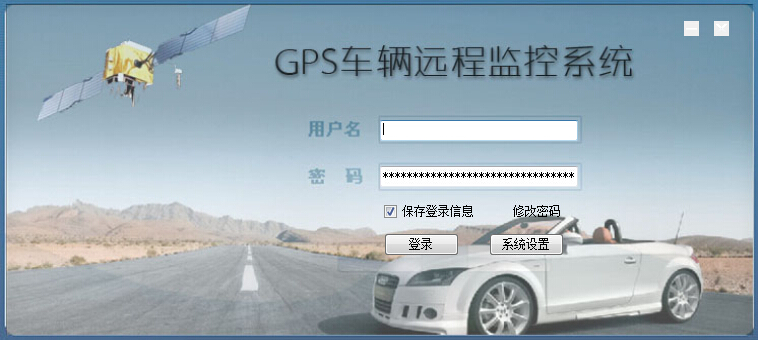

A．登陆界面：界面美观清晰，操作简便

图表 3‑1平台登陆界面

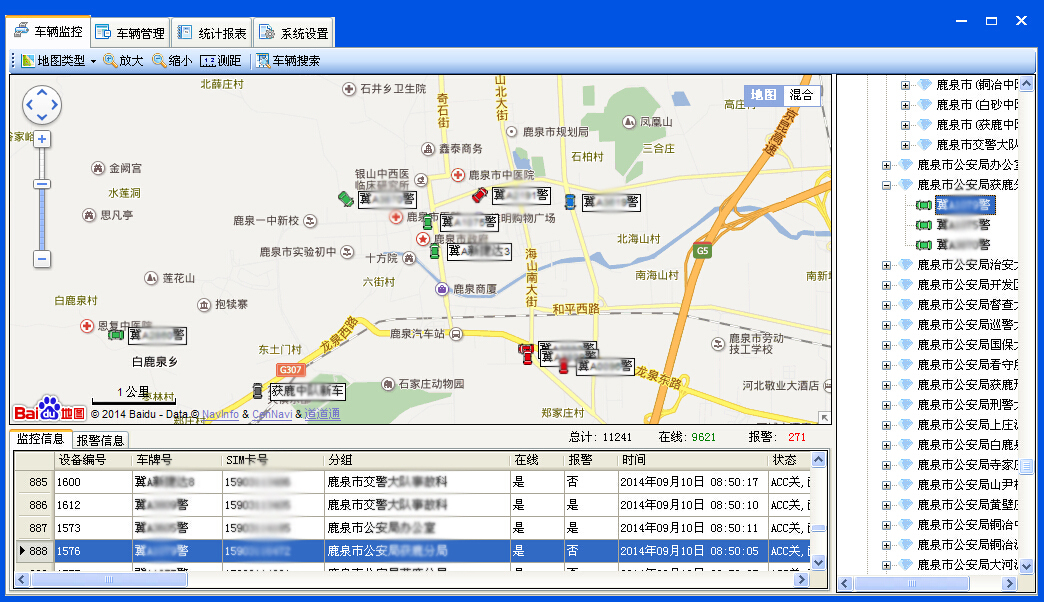

B．监控平台界面：平台界面清晰、具体、一目了然（界面分为功能区、地图区、信息区、车辆列表区）

图表3‑2客户端端监控管理界面

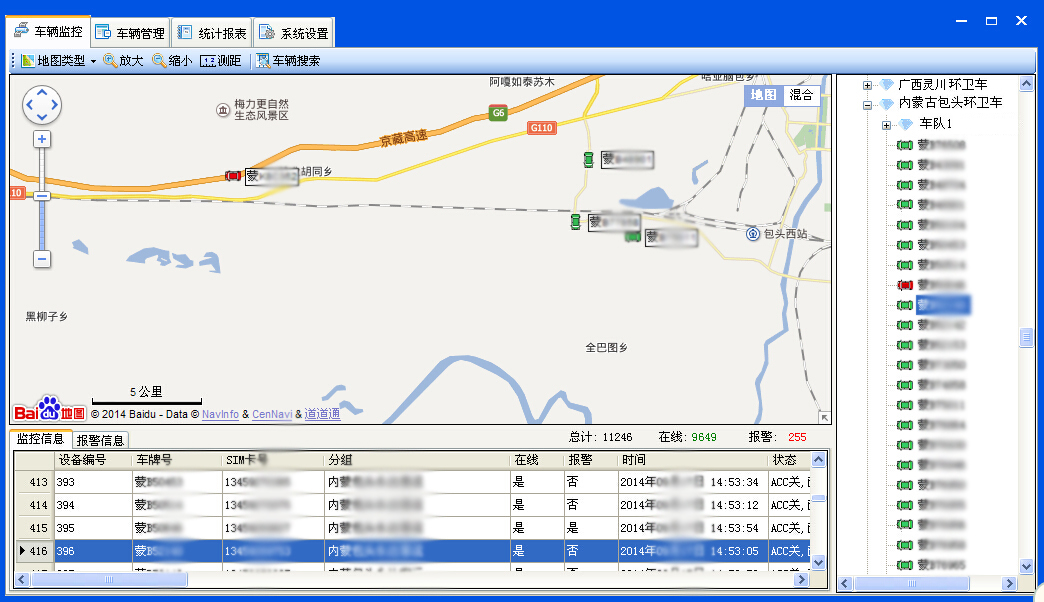

3.2  车辆定位追踪

监控管理单位所有车辆的即时准确位置及车辆即时状态。监控信息包含车辆所在全国范围内准确位置、车辆行驶状态如速度、方向、经纬度及有无超速、越界报警信息等。

另：对一些特殊车辆可另设权限不列入监控平台，自行监控。

图表3‑3车辆定位功能

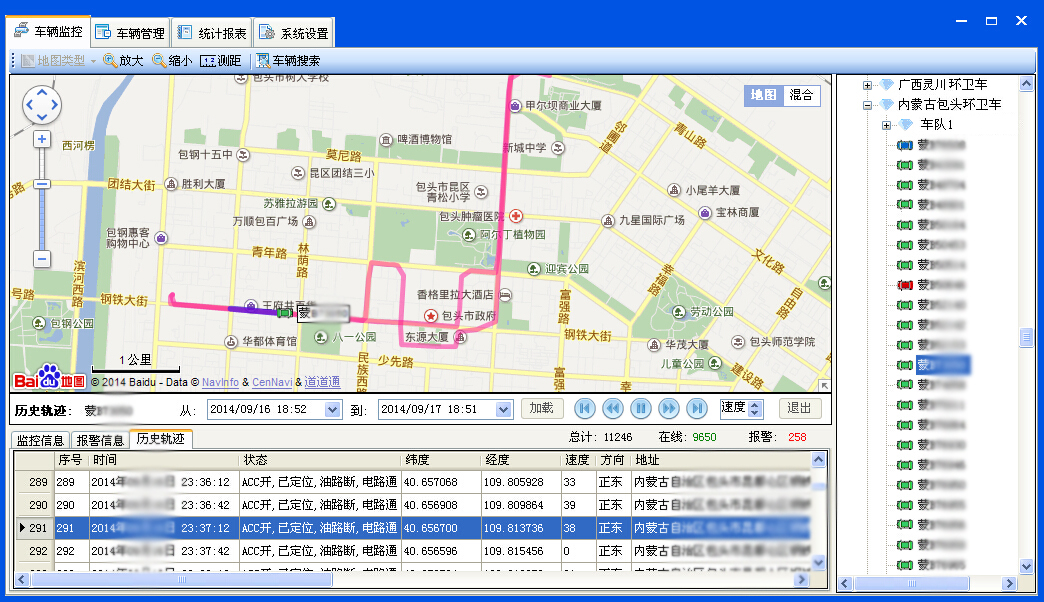

3.3  车辆行驶历史记录回放

每辆车的行驶记录随时在监控中心电子地图上回放，以重现某辆车，在过去一个季度内某一时段内行驶的整个过程，更具体掌握任何时段车辆使用及行驶情况。

图表3‑4车辆行驶历史记录回放

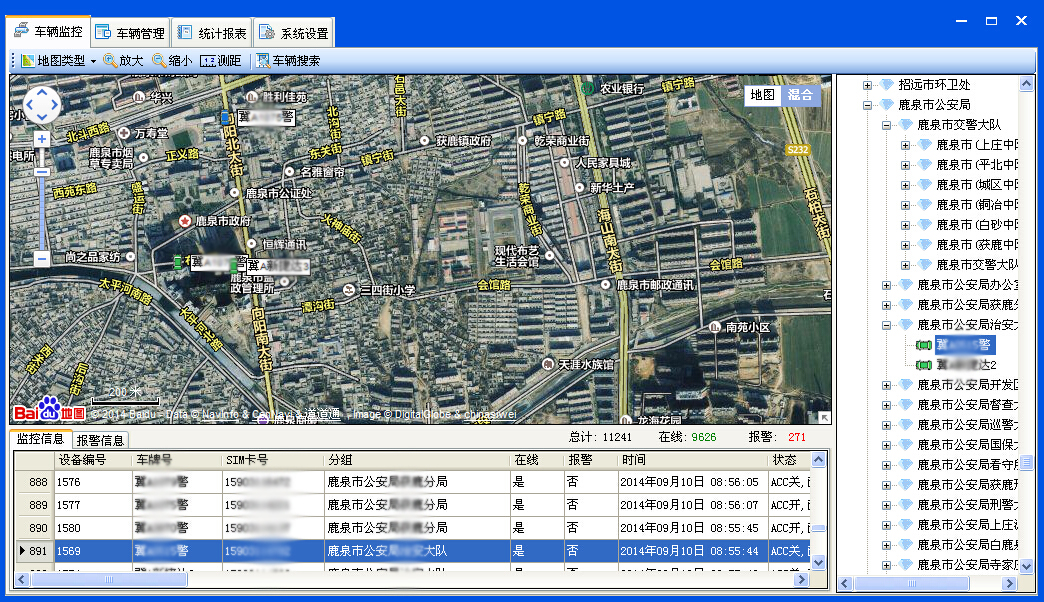

3.4   航拍地图显示

在任务栏的设置中选择显示卫星图，双击出来的车辆可以在卫星地图上和电子地图上显示出车辆在地面上所处的具体位置，可以让用户对车辆的行踪一目了然

图表3‑5航拍地图显示

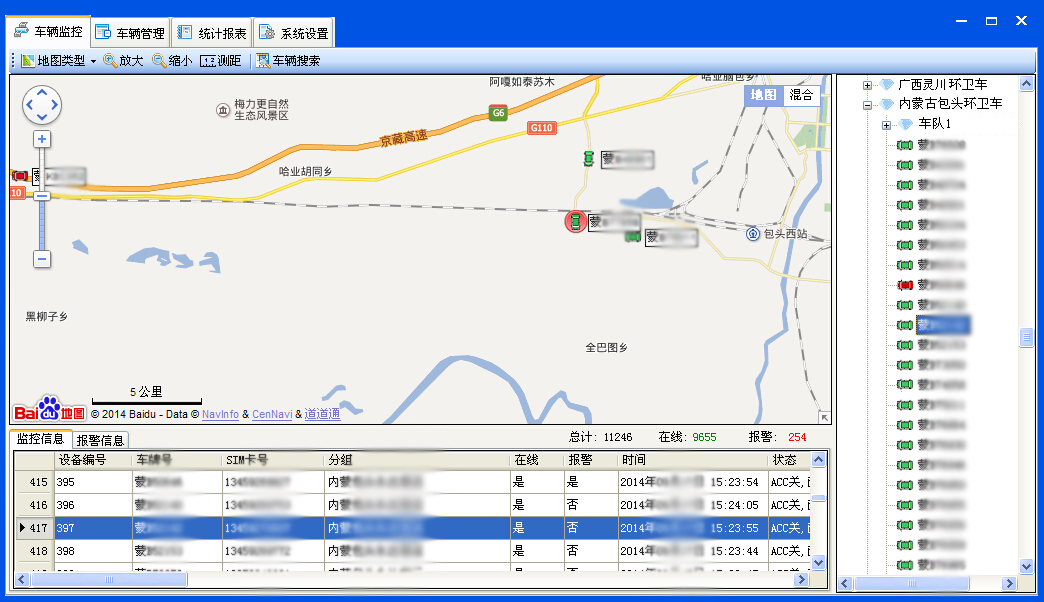

3.5    状态不同车辆用颜色区分

对状态不同车辆一般有行驶，停驶，报警，无信号（如在地下停车场）等有不同颜色表示，如行驶是蓝色，停驶是绿色，报警时是红色，无信号时是黑色等等。
